CAD視口中的坐標系不見了!怎么辦?
當我們在打卡CAD時,左下角總會有一個坐標系,但是,如果我們的坐標不見了要怎么辦呢?
今天,就來教大家,如何調出坐標系。
CAD中的視口是一個二維的窗口,用于顯示三維模型或布局中的部分內容。視口本身并沒有坐標系,因為坐標系是用于描述三維空間中的點和向量的。在CAD中,坐標系是由三個軸線(X、Y、Z)定義的,它們相互垂直,形成一個三維空間的參考系。因此,只有在三維模型中才有坐標系和坐標點,而在二維視口中,只有像素坐標(x,y)。
在CAD中,可以通過使用命令“UCS”來定義用戶坐標系,以在視口中顯示坐標系和坐標點。
第一步:

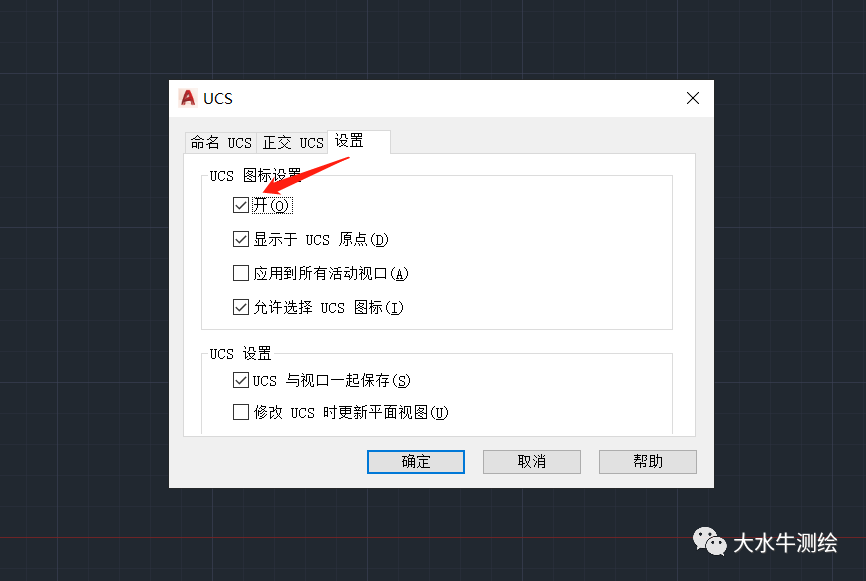

我們在命令欄輸入【uc】點擊空格或者回車鍵。就會出現如下這界面。
第二步:
點擊【設置】選項,在UCS圖標設置中,勾選開。
第三步:

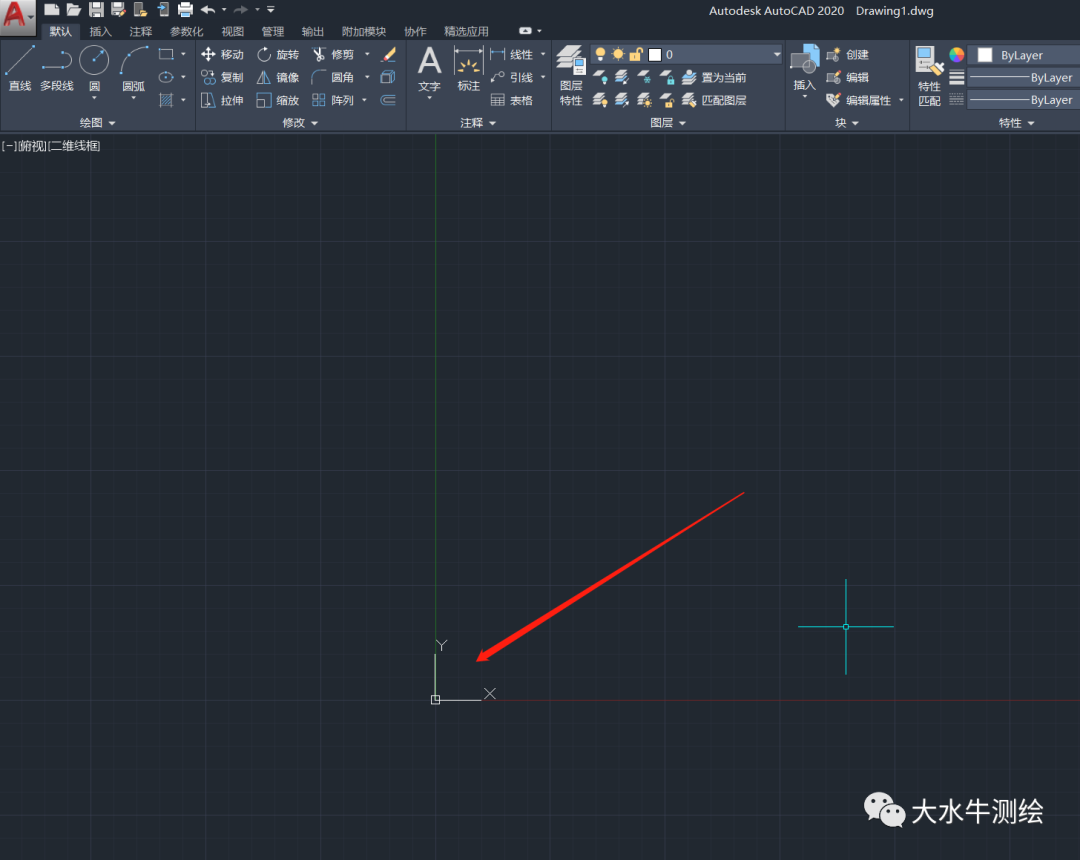

點擊確定,這時我們就能看到視口中的坐標重新出現啦!
