常州大地測繪科技有限公司     DSD-ⅢA 指向攝影系統操作指南

一、系統圖示

圖一 DSD-ⅢA 整體

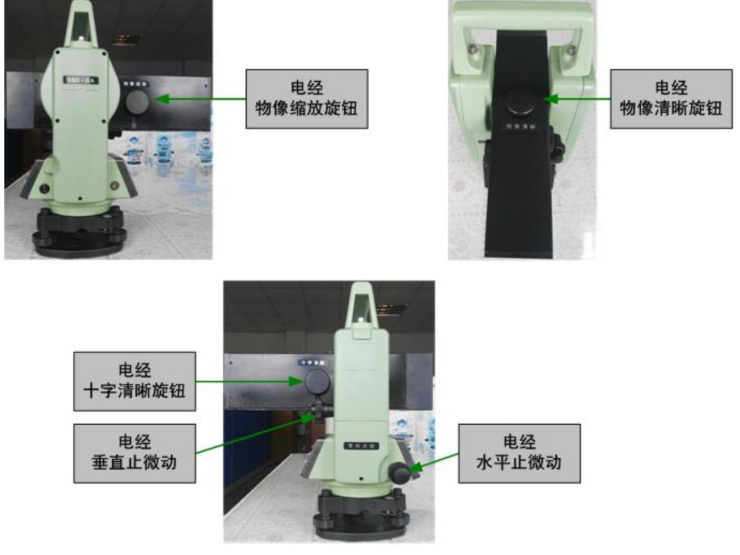

圖二 DSD-ⅢA 旋鈕

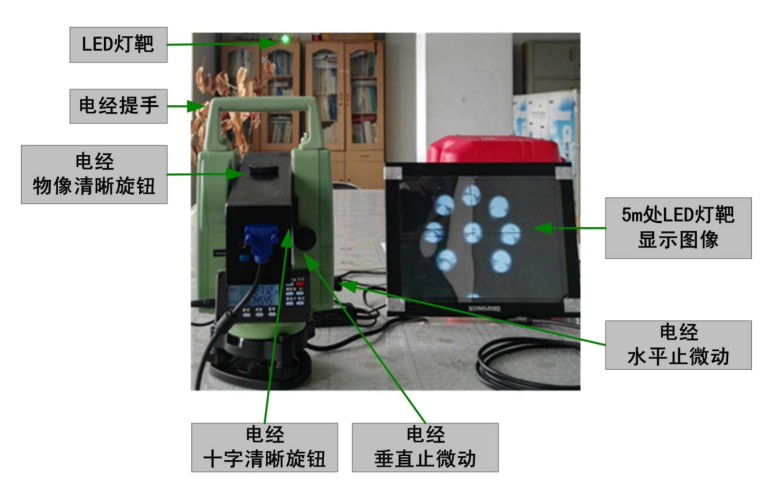

圖三 DSD-ⅢA 5m 處調試圖

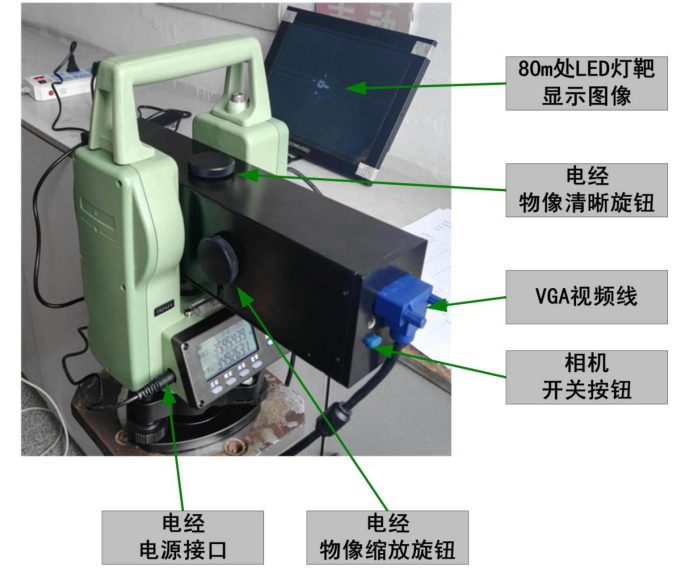

圖四 DSD-ⅢA 80m 處調試圖

二、設備安置

1、將升降臺正確安裝在工作井水泥地面上

1）設備安裝樁點（“垂直引線”）位于升降臺底座中心位置。

2）升降臺水平調節手搖柄與“水平等高引線”（預鉆進方向）垂直。　　

2、將攝影電經架設在升降臺上，并整平儀器。

3、將工業顯示器安裝放置在可視位置?！　?/p>

4、打開 LED 標靶電源點亮 LED 燈，將 LED 標靶正確安裝在鉆頭內（說明：使用前請及時給 LED 標靶充電）。

三、設備連接

1、用專用 VGA 視頻線連接攝影電經和工業顯示器（其中，直角彎頭連接攝影電經）。　

2、正確連接工業顯示器電源線（三孔插頭），并連接至 220V 交流電?！　?/p>

3、正確連接攝影電經電源線（DC 圓頭），并連接至 220V 交流電。

四、設備開啟

1、按下電經面板上的“開關”鍵（紅色按鈕），打開電經。

　　【備注：電經開關---按下開機、長按關機】

2、按下電經鏡筒底部藍色按鈕【 】，打開相機。

　　【備注：相機開關---按下開機、長按關機】

3、工業顯示器出廠默認通電開機。

五、設備調試

1、按下電經面板上的“¤”鍵，再按下“測距◆”鍵，打開電經液晶照明，同時打開儀器前端分劃板（十字絲）照明 LED 燈。

2、調節“物像縮放”旋鈕（鏡筒左側）使顯示器圖像顯示大小合適（說明：一般將圖像調至最大充滿整個顯示屏，逆時針方向旋轉圖像放大）。

3、調節“十字清晰”旋鈕（鏡筒右側）使顯示器圖像中顯示的十字絲清晰。

4、調節升降臺水平手搖柄，調整電經水平位置，使電經垂直方向中心軸線（電經提手頂部小圓孔標識）與垂直引線重合，并鎖緊升降臺水平止緊旋鈕。

5、按下電經面板上的“¤”鍵，再按下“復測▲”鍵，打開電經激光指向，調節“物像清晰”旋鈕（鏡筒上方），使激光光斑聚焦成一點（大約在 LED 標靶距離處聚焦）。

6、調節電經垂直止微動，使電經垂直角為 90o（說明：電經出廠一般設置為天頂為 0，則水平方向為 90o），鎖緊垂直止微動。

7、調節升降臺垂直手搖柄，調整電經高度位置，使電經指向激光光束與 LED 標靶中心等高，并鎖緊升降臺垂直止緊旋鈕。

8、調節電經水平止微動，使指向激光光束打在 LED 標靶中心位置，鎖緊水平止微動。

9、此時，在工業顯示器上會顯示 LED 標靶圖像，再微調“物像清晰”旋鈕（鏡筒上方），使圖像達到最清晰狀態。

10、按下電經面板上的“¤”鍵，再按下“復測▲”鍵，關閉電經激光指向（說明：在裝調好設備后請關閉電經指向激光，然后再使用該系統）。

11、隨著掘進距離增加，需要隨時調節“物像清晰”旋鈕（鏡筒上方）以使 LED 標靶圖像清晰（說明：在使用過程中無需調節“物像縮放”和“十字清晰”旋鈕）。
